產品簡介NE板式斗式提升機是現在常用的一種斗式提升機類型，其牽引件為板鏈，靠重力誘導卸料。其提升量大，性能穩定，維修率低，在水泥、建材、冶金等行業用途非常廣泛。
適用行業
適用于煤炭、礦山、冶金等行業。
適用物料
適用于垂直輸送粉狀、顆粒狀、塊狀、磨琢性或無磨琢性物料，如生料、水泥、煤、石灰石、干粘土、熟料等。
產品結構
NE板鏈斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
1、運行部件-由料斗和專用板式鏈條組成，NE30以及下采用單排鏈，NE50--NE800采用雙排鏈。
2、驅動裝置-采用多種驅動組合驅動，(依用戶實際需要而定)。驅動平臺上裝有檢修架和欄桿。分左裝和右裝兩種。
3、上部裝置-安裝有軌道(雙排鏈)、逆止器、卸料口裝有防回料橡膠板。
4、中間節-部分中間節裝有軌道(雙鏈)，以防止鏈條工作中擺動。
5、下部裝置-安裝有自動張緊裝置。

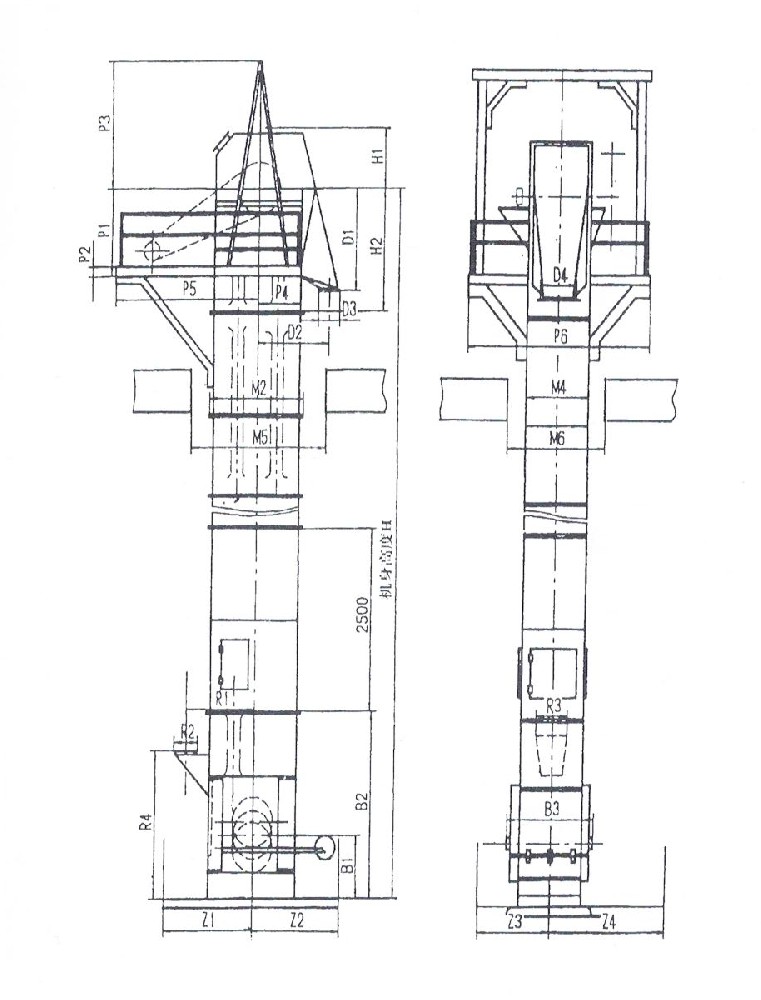

圖一、NE提升機外形結構圖

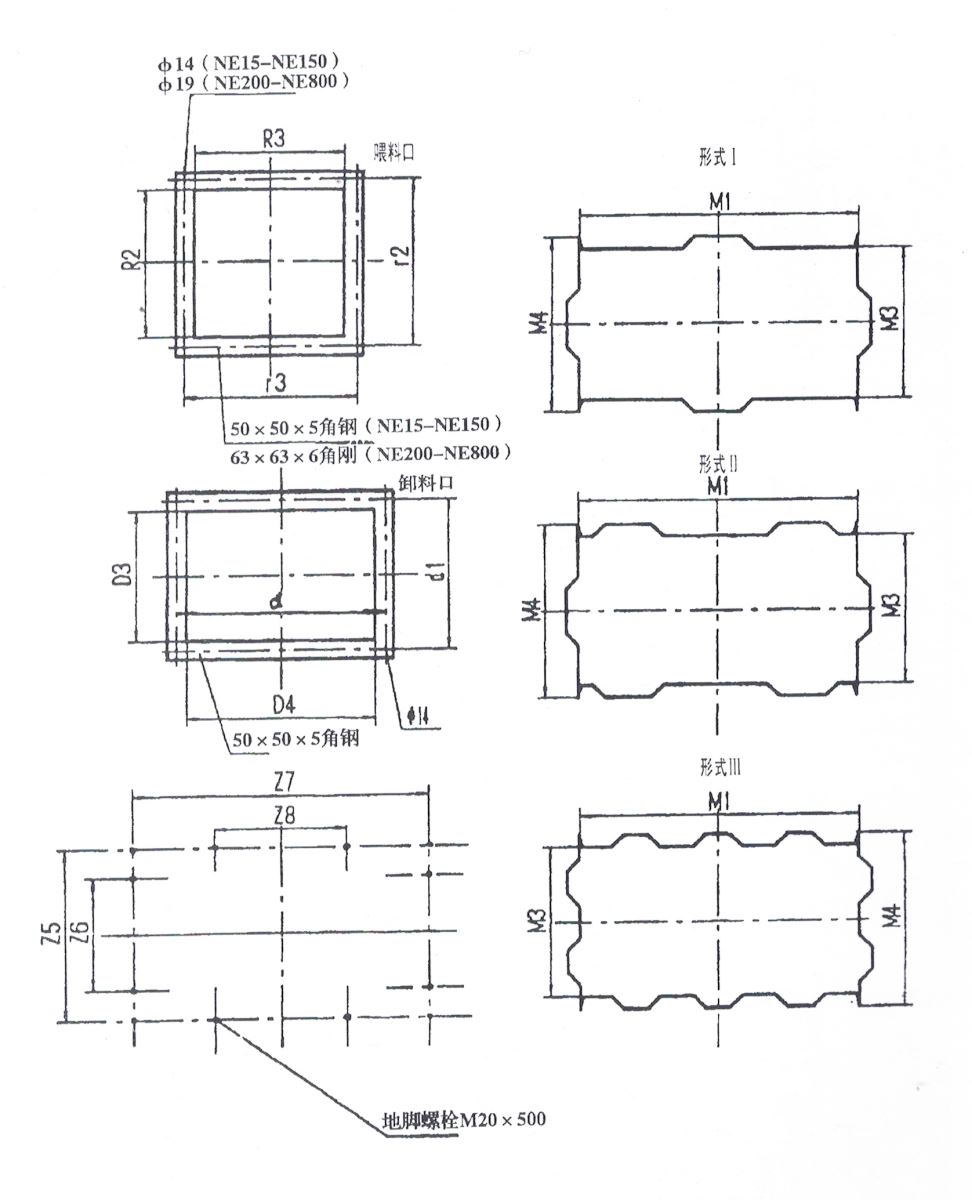

圖二、 NE提升機機殼形式及地腳圖
工作原理
NE型板鏈斗式提升機為流入式喂料，物料流入料斗內靠板鏈提升到頂部，在物料重力作用下自行卸料。鏈條是合金鋼高強度板式鏈條，耐磨而可靠。驅動部分采用硬齒面減速器。
產品特點
1、密封性好，環境污染少。
2、使用成本低，由于節能和維修少，使用成本極低。
3、運行可靠，先進的設計原理，保證整機運行的可靠性，密封性好。
4、機殼經折邊和中間壓筋，再經焊接，剛性好、外觀漂亮。
5、機械尺寸小，與同等提升量的其它各種提升機相比，這種提升機的機械尺寸較小。
6、輸送能力大，該系列提升機具有NE15～NE800多種規格。提升量范圍為15～800m3/h。
7、操作方便，維修少，易損件少。輸送鏈為套筒滾子鏈，誘導式重力卸料，用于各種粉狀、塊狀物粒的垂直提升。

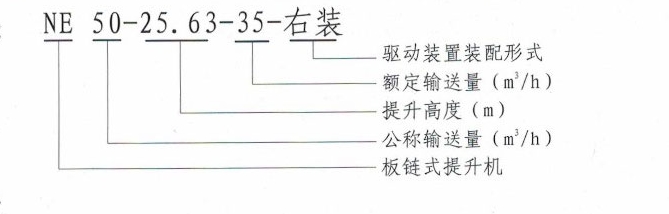

型號說明
NE 50 -25.63 - 右裝
板鏈式提升機；公稱輸送量（m3/h）;提升高度；額定輸送量（m3/h）;驅動裝置裝配形式
